Linkam : THMSG600 – Geology System – ระบบธรณีวิทยา
การควบคุมอุณหภูมิและสิ่งแวดล้อมตั้งแต่ < -195 °C ถึง 600 °C ปรับให้เหมาะสมสำหรับธรณีศาสตร์
THMSG600 ขึ้นอยู่กับการออกแบบของสเตจ THMS600 ที่ประสบความสำเร็จอย่างสูงของ Linkam และได้รับการแก้ไขโดยเฉพาะสำหรับการใช้งานทางธรณีวิทยา
ความแม่นยำและการควบคุมอุณหภูมิที่ไม่มีใครเทียบได้ทำให้ผู้ใช้สามารถระบุลักษณะการรวมตัวของของเหลวได้ดีกว่า 0.1°C และคงความเสถียรไว้ที่ 0.001°C THMSG600 มีช่วงอุณหภูมิ < -195 ° C ถึง 600 ° C
ตัวอย่างถูกวางบนสลิปปกควอตซ์ 7 มม. จากนั้นจึงวางฝาสีเงินบริสุทธิ์ไว้ด้านบนเพื่อสร้างเตาอบ เพื่อให้ตัวอย่างได้รับความร้อนจากทุกด้าน เพื่อให้แน่ใจว่าอุณหภูมิจะสม่ำเสมออย่างสมบูรณ์
ปั๊มทำความเย็นไนโตรเจนเหลว LNP96 ใช้เพื่อเปิดใช้งานอัตราการทำความเย็นที่หลากหลายตั้งแต่ 0.01°C ถึง 1500°C/นาที LNP96 ที่มีประสิทธิภาพสูงโดยใช้ปั๊มและท่อที่เป็นเอกสิทธิ์ ควบคุมอัตราการสูบเพื่อให้แน่ใจว่าต้องใช้ไนโตรเจนเหลวน้อยที่สุดและให้เส้นกราฟการระบายความร้อนที่ราบรื่นสม่ำเสมอโดยไม่คำนึงถึงอัตราที่เลือก
ตัวควบคุมอุณหภูมิ T96-LinkPad พร้อมหน้าจอสัมผัส LCD ใช้เพื่อตั้งโปรแกรมโปรไฟล์อุณหภูมิอย่างรวดเร็วโดยเพียงแค่แตะที่ตัวควบคุมบนหน้าจอ อัตราการให้ความร้อนยังเพิ่มขึ้นถึง 150°C/นาที เพื่อให้สามารถระบุลักษณะเฉพาะได้เร็วยิ่งขึ้น ในการควบคุมระบบจากพีซีและจับทั้งข้อมูลและภาพดิจิทัล ให้อัปเกรดระบบโดยเพิ่มซอฟต์แวร์ LINK ที่ใช้งานง่าย
emperature and environmental control from < -195°C to 600°C optimised for earth sciences
The THMSG600 is based on the design of Linkam’s highly successful THMS600 stage and has been modified specifically for geological applications.
Unrivalled accuracy and temperature control enable the user to characterise fluid inclusions to better than 0.1°C and hold a stability of 0.001°C. The THMSG600 has a temperature range of < -195°C to 600°C.
The response time to a ‘Hold’ or ‘Limit’ command where the temperature is stable to 0.1°C is only 0.1 seconds at 30°C/min.

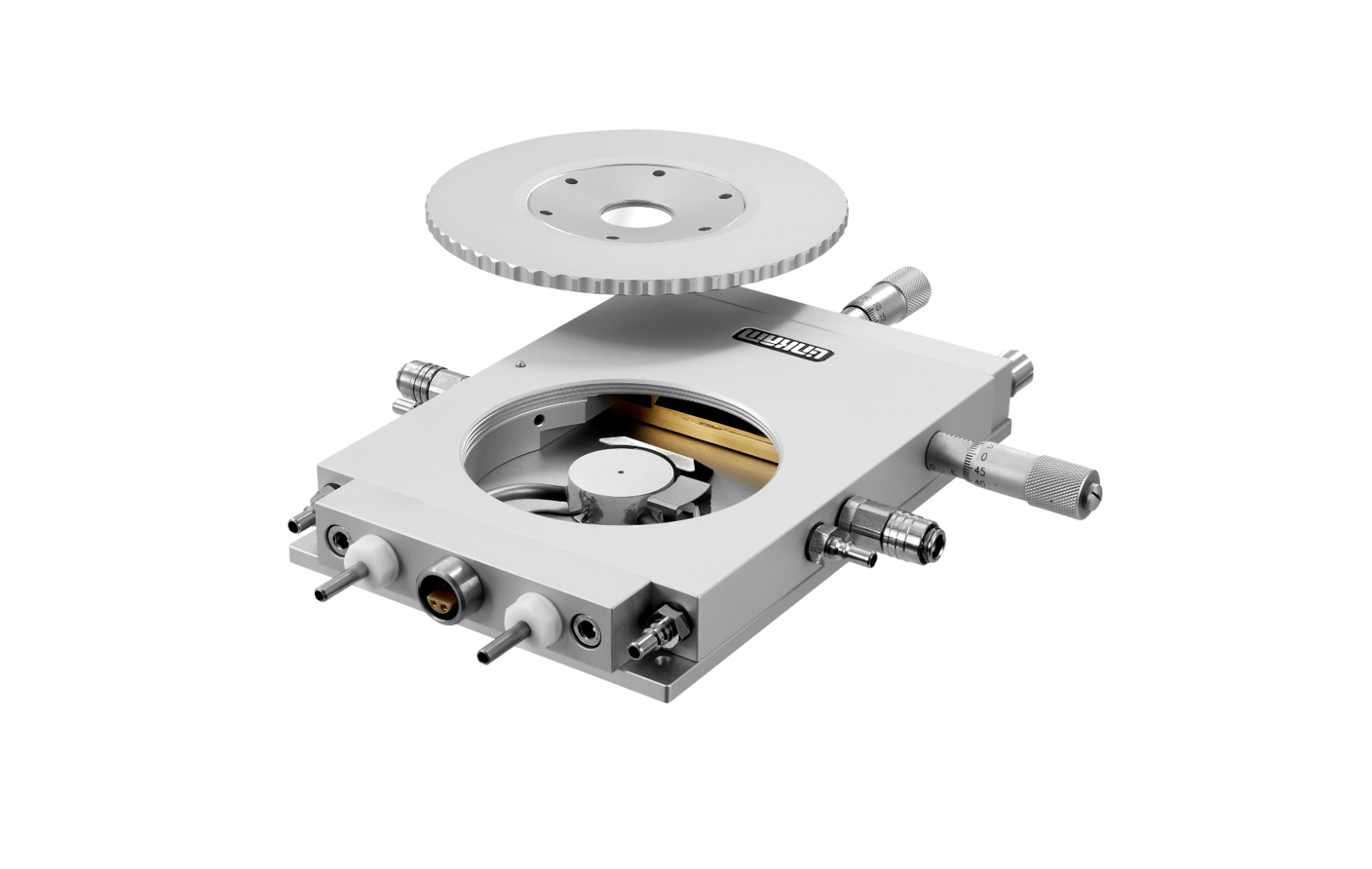

The sample is placed on 7mm quartz cover slip. A pure silver lid can then be placed on top to create an oven so the sample is heated from all sides, ensuring a perfectly uniform temperature.
The LNP96 liquid nitrogen cooling pump is used to enable a wide range of cooling rates from 0.01°C to 150°C/min. The highly efficient LNP96, using proprietary pumps and tubing, controls the pumping rate to ensure that minimal liquid nitrogen is required and a consistent smooth cooling curve is produced regardless of the selected rate.
The T96-LinkPad temperature controller with LCD touch screen is used to quickly programme a temperature profile by simply tapping the onscreen controls. Heating rates have also been increased up to 150°C/min to enable even faster characterisation. To control the system from the PC and capture both data and digital images, upgrade the system by adding intuitive LINK software.
